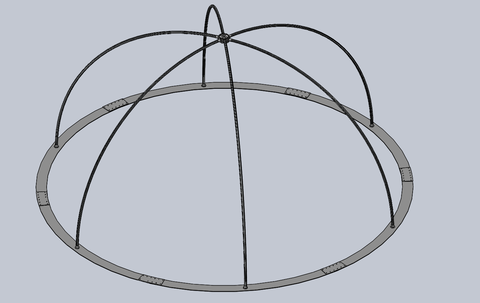

モンゴル人の住居(ゲルまたは包[パオ]？)のような構造物の絵を描いている。実際の用途は、半径２ｍとなる半球状のフレームで、球の中央に資料を設置して騒音を計る。

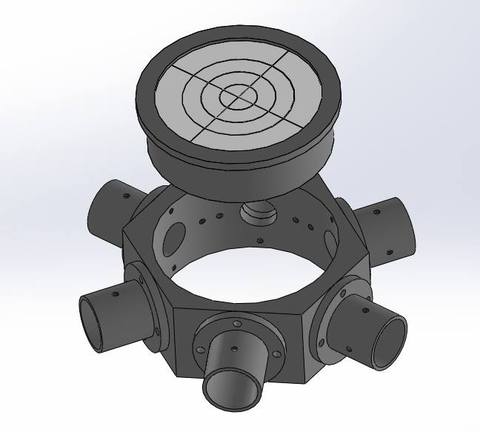

中心を明確化するのに悩んだ、顕微鏡のようなレチクルでは光線が折れたり、視認性が悪い。OHPシートをコピー機にくべて、CADで書いた同心円を出力するのが一番近道と判断した。

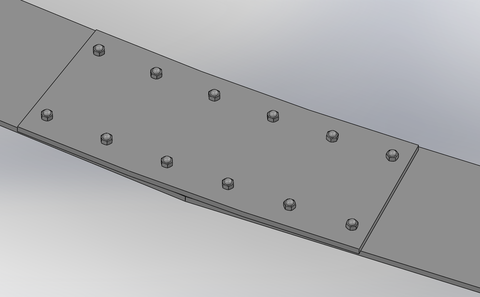

土台の鉄板(t=5)は、六角穴付きセットスクリュー(M5)をねじ込み、溶接固定する。
