Aliexplessで売っているMMDVMには2種類ある様だ。
アンテナ１本のタイプとアンテナ２本のタイプ。
前者をPi Zero-Wに、後者をRaspberry Pi3に、それぞれ搭載している。
ただチップの上に表示OLEDが被っていて、肝心なトランシーバLSIが見にくい。OLEDを外したとしても、紫外線を照射しないと、印字がはっきり見えない。そこで、商品紹介の基盤写真から、印字がきれいに見える写真を切り取った。
以下、MMDVMの基盤に載っているチップの調査結果を書き記す。
アンテナ１本のタイプ
全体はこれ
ここに見えるチップはADF7021が１個とGeehy APM32Fと見える。このGeehy APM32FとはARMプロセッサだ。Jumbo-spotで使われてるとされるST-Micro・STM32F105の廉価版と推定。
データシートは以下の通り。
ADF7021 (Rev. D) - ADF7021.pdf
APM32F103x4x6x8 datasheet_V1.0.pdf
ブロックダイアグラムは以下となる。
編集可能形式としてWord描画を貼り付ける。
アンテナ２本のタイプ
全体はこれ。
ここに見えるチップはADF7021が２個とGeehy APM32Fと見える。
データシートはアンテナ１本の場合を参照。

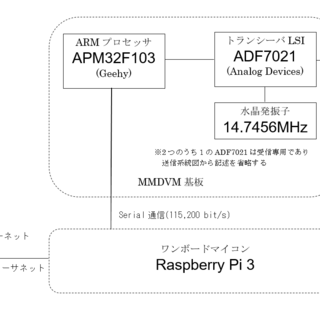

ブロックダイアグラムは以下となる。
編集可能形式としてWord描画を貼り付ける。
発射可能な電波の形式及び周波数の範囲
F7W 430MHz
変調方式
F7W GMSK, 四値周波数偏移変調
終段管 (名称×個数・電圧)
ADF7021 × 1 個 3.3V
定格出力
20mW
システム、変調方式、占有周波数帯幅、電波形式は以下の通り；
| システム | 変調方式 | 占有周波数 帯幅 |
電波形式 |
| DMR | 4FSK | 12.5KHz | F7W |
| D-Star | GMSK | 6.25KHz | F7W |
| YSF | 4FSK | 12.5KHz | F7W |
| NXDN | 4FSK | 12.5KHz | F7W |
| P25 | 4FSK | 12.5KHz | F7W |
| M17 | 4FSK | 12.5KHz | F7W |
M17の規格はこちら。
参考ソース
・総務省のpdf
・FacebookのM17projectのページ
(2024年9月6日 修正追記)
